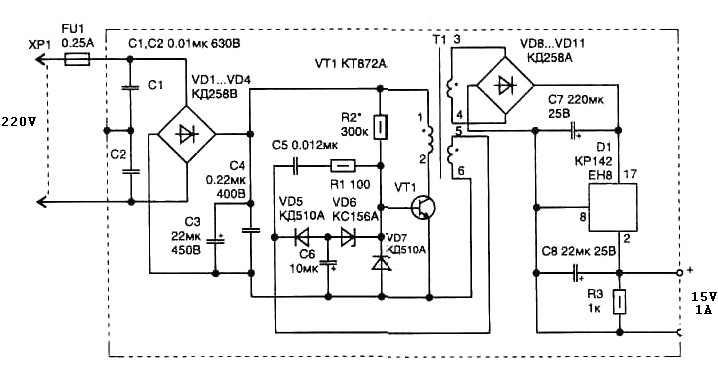

前幫機的運行電路比較簡單，通過下圖可以看出整個前幫機的運行法則。

  這個簡單的開關電源15瓦，可用于任何負載電源15 ... 20瓦，比同類更小的尺寸，但與降壓變壓器，在50赫茲的頻率運行。

　　到終端的電源單周期脈沖射頻發射器。晶體管振蕩器組裝，主頻在20 ... 40千赫(設置而定)。頻率可調電容C5。VD5，VD6和C6元素，形成產業鏈運行的振蕩器。

　　后二次回路中的整流橋是一個普通的線性穩壓器在芯片上，允許輸出電壓是固定的，無論在輸入網絡的變化(187 ... 242 V)。

　　在簡單的開關電源為630 V，W的電容C1和C2型K73 - 16為15瓦的計劃 - K50 - 29 440;的C4 - K73 - 17V，400人; C5 - K10 - 17，C6 - K53 - 4A 16，C7和C8型K53 - 18至20 V的電阻，可以任意。齊納二極管可以代替VD6 KS147A。

　　脈沖變壓器T1是對鐵氧體磁芯M2500NMS - 2或M2000NM9 Sh5h5尺寸(截面位置的磁場線圈在5 × 5毫米的差距，在中心)。繞組線是國產品牌PEL - 2。包含直徑600 3-4 0.1毫米 - 0.25毫米直徑的5-6 - 10圈的初級繞組相同線44匝繞組1.2匝數。

　　如果有必要，可幾個次級繞組(圖中只顯示一個)，振蕩器觀察極性相繞組按照該計劃5-6。

　　設置轉換器是獲得一個穩定的激發振蕩器，當輸入電壓從187至242 B.需要選擇的元素，由星號“* “。電阻R2可面值150 ... ... 300歐姆，電容C5 - 6800 PF ... 15000。為了減少大小轉換，少在二次回路的電解濾波電容的額定功率(凈重，C7和C8)撤回可以減少 。他們的價值是相關的負載能力比：P：電源到負載的電路，寬 ;

　　庵 - 整流電壓的幅度(事件作用于輸入電壓幅度為242 342);

　　FC：頻率，計算它采用50赫茲的SP;

　　ΔU：最大紋波整流后的電壓范圍，允許電容器適用類型(從手冊：C50 - 29他是10的情況下... ... 14%[L16]，即34 V)。

　　簡單的開關電源設計為15瓦的設備應包括晶體管D1的安裝和散熱器上的穩定，以及屏蔽整個電路，以降低輻射噪聲。
